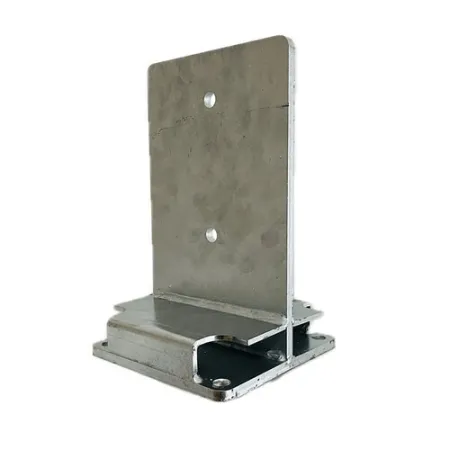

TYPE 103 - T171
Elemento in metallo zincato a caldo per il collegamento tra un pilastro in legno e la relativa base di appoggio. Oltre a svolgere una funzione statica di ancoraggio, esso preserva il legno dal ristagno di acqua.
| Svuota filtri | |||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nome | scatola | Dimens. base | altezza | altezza utile | spessore | finitura | N° pezzi richiesti | ||||||||||||||||||||||||||||||||||||||||||
|
PORTAPILASTRO A SCOMPARSA T103/160 | -- | 160 x 160 mm | 258 mm | -- | 8 mm | Zincato a caldo | ||||||||||||||||||||||||||||||||||||||||||
|
PORTAPILASTRO A SCOMPARSA T103/160
Cod. art. 390721161160
Informazioni tecniche
Dimens. base
160 x 160 mm
altezza
258 mm
Altezza utile
220 mm
spessore
8 mm
Ø foro
13 mm
Ø foro tassello
13 mm
certificazione
CE
materiale
Acciaio S235
finitura
Zincato a caldo
classe di servizio
1 - 2 - 3
Voce di Capitolato
Clicca qui
Scatola
1 pz
|
|||||||||||||||||||||||||||||||||||||||||||||||||
|
PORTAPILASTRO A SCOMPARSA T103/200 | -- | 200 x 200 mm | 258 mm | -- | 8 mm | Zincato a caldo | ||||||||||||||||||||||||||||||||||||||||||
|
PORTAPILASTRO A SCOMPARSA T103/200
Cod. art. 390721161200
Informazioni tecniche
Dimens. base
200 x 200 mm
altezza
258 mm
Altezza utile
220 mm
spessore
8 mm
Ø foro
13 mm
Ø foro tassello
13 mm
materiale
Acciaio
finitura
Zincato a caldo
classe di servizio
1 - 2 - 3
certificazione
CE
Voce di Capitolato
Clicca qui
Scatola
1 pz
|
|||||||||||||||||||||||||||||||||||||||||||||||||
|
PORTAPIL. QUADRO A PAVIMENTO T171/160 | -- | 180 x 180 mm | 265 mm | -- | 5 mm | Zincato a caldo | ||||||||||||||||||||||||||||||||||||||||||
|
PORTAPIL. QUADRO A PAVIMENTO T171/160
Cod. art. 390721171160
Informazioni tecniche
Dimens. base
180 x 180 mm
altezza
265 mm
spessore
5 mm
n. fori fissaggio Ø 17
4
n. fori fissaggio Ø 18
4
materiale
Acciaio al carbonio
finitura
Zincato a caldo
classe di servizio
1 -2 - 3
Pezzi
1
Valori caratteristici con legno
↓ 61.20 kN
Vedi prodotto nel catalogo pdf
Scarica scheda PDF
Scarica disegno PDF
Scarica disegno 2D
Scarica disegno 3D
Prodotti correlati |
|||||||||||||||||||||||||||||||||||||||||||||||||
|
PORTAPIL. QUADRO A PAVIMENTO T171/200 | -- | 220 x 220 mm | 330 mm | -- | 5 mm | Zincato a caldo | ||||||||||||||||||||||||||||||||||||||||||
|

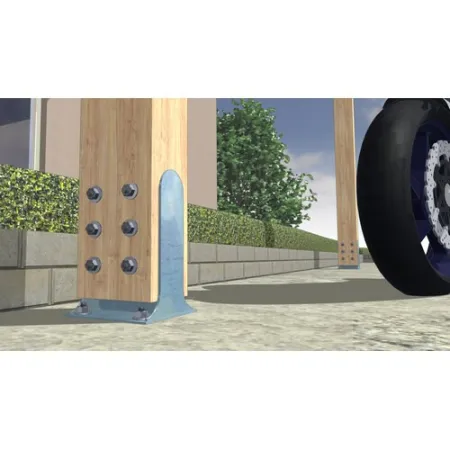

PORTAPIL. QUADRO A PAVIMENTO T171/200
Cod. art. 390721171200
Informazioni tecniche
Dimens. base
220 x 220 mm
altezza
330 mm
spessore
5 mm
n. fori fissaggio Ø 17
6
n. fori fissaggio Ø 18
4
materiale
Acciaio al carbonio
finitura
Zincato a caldo
classe di servizio
1 - 2 - 3
Pezzi
1
Valori caratteristici con legno
↓ 82,60 kN
Vedi prodotto nel catalogo pdf
Scarica scheda PDF
Scarica disegno PDF
Scarica disegno 2D
Scarica disegno 3D
Prodotti correlati |
|||||||||||||||||||||||||||||||||||||||||||||||||
|
PORTAPIL. QUADRO A PAVIMENTO T171/240 | -- | 260 x 260 mm | 350 mm | -- | 5 mm | Zinato a caldo | ||||||||||||||||||||||||||||||||||||||||||
|

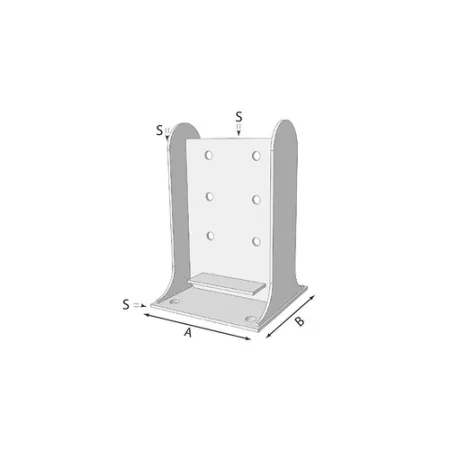

PORTAPIL. QUADRO A PAVIMENTO T171/240
Cod. art. 390721171240
Informazioni tecniche
Dimens. base
260 x 260 mm
altezza
350 mm
spessore
5 mm
n. fori fissaggio Ø 17
6
n. fori fissaggio Ø 18
4
materiale
Acciaio al carbonio
finitura
Zinato a caldo
classe di servizio
1 - 2 - 3
Pezzi
1
Valori caratteristici con legno
↓ 85,80 kN
Vedi prodotto nel catalogo pdf
Scarica scheda PDF
Scarica disegno PDF
Scarica disegno 2D
Scarica disegno 3D
Prodotti correlati |
|||||||||||||||||||||||||||||||||||||||||||||||||
