TYPE 033 - 193 - 213 -233

Elemento in metallo zincato a caldo da conficcare nel terreno per il sostegno di pilastro in legno. Oltre a svolgere una funzione statica di ancoraggio, esso preserva il legno dal ristagno di acqua.

Richiedi maggiori informazioni

							Svuota filtri
	Nome	scatola	Dimens. interne	altezza	lunghezza	finitura	N° pezzi richiesti
	PORTAPIL. TONDO DA PIANTARE T033/80	--	Ø 81 mm	750 mm	--	Zincato a caldo
PORTAPIL. TONDO DA PIANTARE T033/80 Cod. art. 420907140900 Informazioni tecniche Dimens. interne Ø 81 mm Altezza utile 150 mm altezza 750 mm n. fori fissaggio Ø 10 4 materiale Acciaio S235 finitura Zincato a caldo classe di servizio 1 - 2 - 3 Voce di Capitolato Clicca qui Scatola 1 pz Vedi prodotto nel catalogo pdf Scarica disegno PDF Scarica disegno 2D Prodotti correlati Bi Connettore Per Palo Tondo lb01 Bi Staffa Per Palo Tondo Spt 80 Zf Cappuccio Metallo Zinc. Piatto Cap-r80 Vite X Carp. Tbtx Autof. 8 X 40 Zb Ce Bi Giunti Per Pilastro Tondo Ang. Ø 80
	PORTAPIL. TONDO DA PIANTARE T033/100	--	Ø 101 mm	150 mm	750 mm	Zincato a caldo
PORTAPIL. TONDO DA PIANTARE T033/100 Cod. art. 420907141000 Informazioni tecniche Dimens. interne Ø 101 mm altezza 150 mm lunghezza 750 mm n. fori fissaggio Ø 10 4 materiale Acciaio S235 finitura Zincato a caldo classe di servizio 1 - 2 - 3 Voce di Capitolato Clicca qui Scatola 1 pz Vedi prodotto nel catalogo pdf Scarica disegno PDF Scarica disegno 2D Prodotti correlati Bi Connettore Per Palo Tondo lb01 Bi Staffa Per Palo Tondo Spt 100 Zf Cappuccio Metallo Zinc. Piatto Cap-r100 Vite X Carp. Tbtx Autof. 8 X 40 Zb Ce Bi Giunti Per Pilastro Tondo Ang. Ø 100
	PORTAPIL. TONDO DA PIANTARE T033/120	--	Ø 121 mm	900 mm	--	Zincato a caldo
PORTAPIL. TONDO DA PIANTARE T033/120 Cod. art. 420907141200 Informazioni tecniche Dimens. interne Ø 121 mm Altezza utile 150 mm altezza 900 mm n. fori fissaggio Ø 10 4 materiale Acciaio S235 finitura Zincato a caldo classe di servizio 1 - 2 - 3 Voce di Capitolato Clicca qui Scatola 1 pz Vedi prodotto nel catalogo pdf Scarica disegno PDF Scarica disegno 2D Prodotti correlati Vite X Carp. Tbtx Autof. 8 X 50 Zb Ce Bi Staffa Per Palo Tondo Spt 120 Zf Cappuccio Metallo Zinc. Piatto Cap-r120 Bi Giunti Per Pilastro Tondo Ang. Ø 100
	PORTAPIL. TONDO DA PIANTARE T033/140	--	Ø 141 mm.	150 mm.	750 mm.	Zincato a caldo.
PORTAPIL. TONDO DA PIANTARE T033/140 Cod. art. 420907141400 Informazioni tecniche Pezzi 1 pz Voce di Capitolato Clicca qui Dimens. interne Ø 141 mm. altezza 150 mm. lunghezza 750 mm. materiale Acciaio S235. finitura Zincato a caldo. classe di servizio 1 - 2 - 3 Ø foro 10 mm. Vedi prodotto nel catalogo pdf Scarica scheda PDF Prodotti correlati Vite X Carp. Tbtx Autof. 8 X 50 Zb Ce Vite Mordente Zn Din 571 10 X 100 Ce
	PALO A VITE CON PIASTR T213/841 76x1600	--	--	--	1600 mm	Zincato a caldo
PALO A VITE CON PIASTR T213/841 76x1600 Cod. art. 390721213841 Informazioni tecniche Dimens. base 160 mm lunghezza 1600 mm lunghezza filetto 900 mm spessore 3,0 mm materiale Acciaio al carbonio finitura Zincato a caldo Portata ↓ 30 kN ↑ 20 kN argilla ↓ 30 kN ↑ 21 kN ghiaia ↓ 3 Voce di Capitolato Clicca qui Pezzi 1 Vedi prodotto nel catalogo pdf
	PALO A VITE CON PIASTR T213/842 114x1600	--	--	--	1600 mm	Zincato a caldo
PALO A VITE CON PIASTR T213/842 114x1600 Cod. art. 390721213842 Informazioni tecniche flessibilità basse temperature 160 mm spessore 3,5 mm lunghezza 1600 mm lunghezza filetto 900 mm materiale Acciaio al carbonio finitura Zincato a caldo Portata ↓ 40 kN ↑ 26 kN argilla ↓ 39 kN ↑ 27 kN ghiaia ↓ 4 peso 17,6 kg Pezzi 1 Voce di Capitolato Clicca qui Vedi prodotto nel catalogo pdf Scarica disegno 2D Scarica disegno 3D

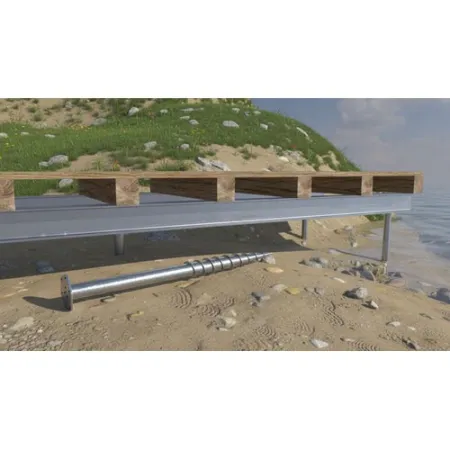

	PALO A VITE CON PIASTR T213/840 76x1300	--	--	--	1300 mm	ZIncato a caldo
PALO A VITE CON PIASTR T213/840 76x1300 Cod. art. 390721213840 Informazioni tecniche Dimens. base 160 mm spessore 3 mm lunghezza 1300 mm lunghezza filetto 600 mm materiale Acciaio al carbonio finitura ZIncato a caldo Portata ↓ 21 kN ↑ 11 kN argilla ↓ 24 kN ↑ 14 kN ghiaia ↓ 2 peso 9,10 kg Voce di Capitolato Clicca qui Pezzi 1 Vedi prodotto nel catalogo pdf Scarica disegno 2D Scarica disegno 3D

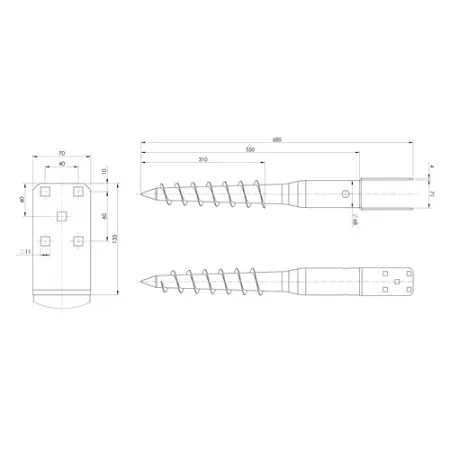

	PORTAPILASTRO A VITE T233/070 70x685 ZC	--	--	--	685 mm	Zincato a caldo
PORTAPILASTRO A VITE T233/070 70x685 ZC Cod. art. 390721233076 Informazioni tecniche larghezza utile 71 mm lunghezza utile 70 mm Altezza utile 135 mm spessore 1,8 mm lunghezza 685 mm lunghezza filetto 550 mm materiale Acciaio al carbonio finitura Zincato a caldo Portata ↓ 5,7 kN ↑ 3,2 kN ↔ 2,2 kN argilla ↓ 8,9 kN ↑ 6,0 peso 2,05 kg Pezzi 1 Vedi prodotto nel catalogo pdf Scarica disegno 2D

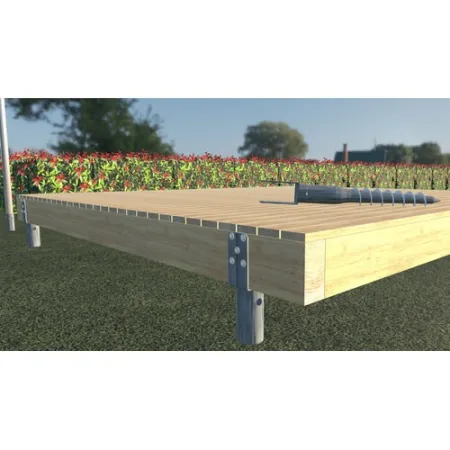

	PORTAPILASTRO A VITE T233/080 80x685 ZC	--	--	--	685 mm	Zincato a caldo
PORTAPILASTRO A VITE T233/080 80x685 ZC Cod. art. 390721233086 Informazioni tecniche larghezza utile 81 mm lunghezza utile 70 mm Altezza utile 135 mm spessore 1,8 mm lunghezza 685 mm lunghezza filetto 550 mm materiale Acciaio al carbonio finitura Zincato a caldo Portata ↓ 5,7 kN ↑ 3,2 kN ↔ 2,2 kN argilla ↓ 8,9 kN ↑ 6,0 peso 2,13 kg Pezzi 1 Vedi prodotto nel catalogo pdf Scarica disegno 2D
	PORTAPILASTRO A VITE T233/090 90x685 ZC	--	--	--	685 mm	Zincato a caldo
PORTAPILASTRO A VITE T233/090 90x685 ZC Cod. art. 390721233096 Informazioni tecniche larghezza utile 91 mm lunghezza utile 70 mm Altezza utile 135 mm spessore 1,8 mm lunghezza 685 mm lunghezza filetto 550 mm materiale Acciaio al carbonio finitura Zincato a caldo Portata ↓ 5,7 kN ↑ 3,2 kN ↔ 2,2 kN argilla ↓ 8,9 kN ↑ 6,0 peso 2,20 kg Pezzi 1 Vedi prodotto nel catalogo pdf Scarica disegno 2D

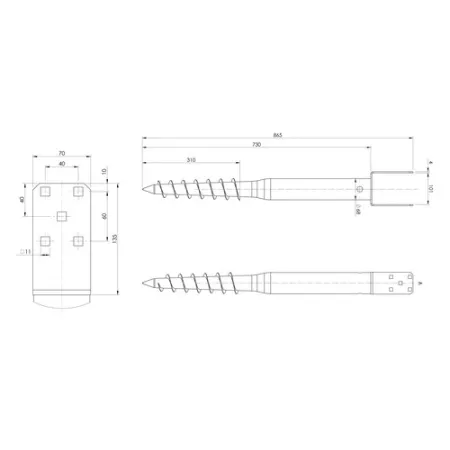

	PORTAPILASTRO A VITE T233/100 100x865 ZC	--	--	--	865 mm	Zincato a caldo
PORTAPILASTRO A VITE T233/100 100x865 ZC Cod. art. 390721233108 Informazioni tecniche larghezza utile 101 mm lunghezza utile 70 mm Altezza utile 135 mm spessore 1,8 mm lunghezza 865 mm lunghezza filetto 730 mm materiale Acciaio al carbonio finitura Zincato a caldo Portata ↓ 7,7 kN ↑ 5,0 kN ↔ 3,0 kN argilla ↓ 11,9 kN ↑ 8,0 peso 2,75 kg Pezzi 1 Vedi prodotto nel catalogo pdf Scarica disegno 2D

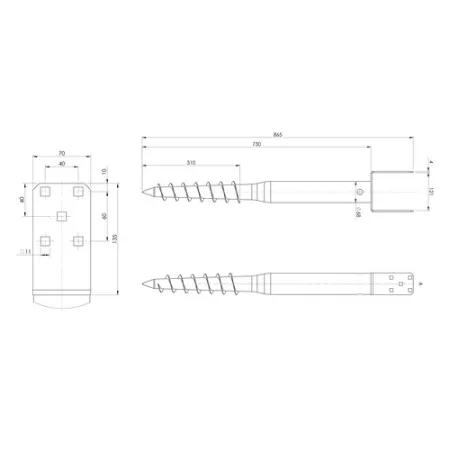

	PORTAPILASTRO A VITE T233/120 120x865 ZC	--	--	--	865 mm	Zincato a caldo
PORTAPILASTRO A VITE T233/120 120x865 ZC Cod. art. 390721233128 Informazioni tecniche larghezza utile 121 mm lunghezza utile 70 mm Altezza utile 135 mm spessore 1,8 mm lunghezza 865 mm lunghezza filetto 730 mm materiale Acciaio al carbonio finitura Zincato a caldo Portata ↓ 7,7 kN ↑ 5,0 kN ↔ 3,0 kN argilla ↓ 11,9 kN ↑ 8,0 peso 2,97 kg Pezzi 1 Vedi prodotto nel catalogo pdf Scarica disegno 2D
