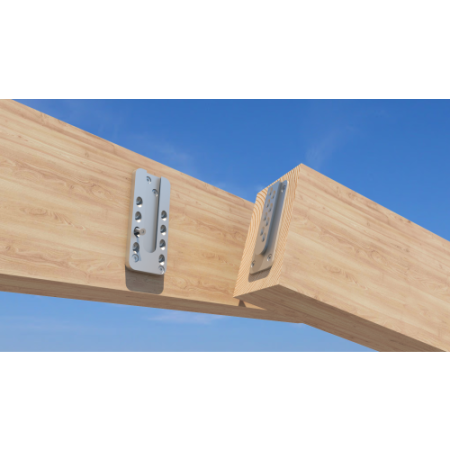

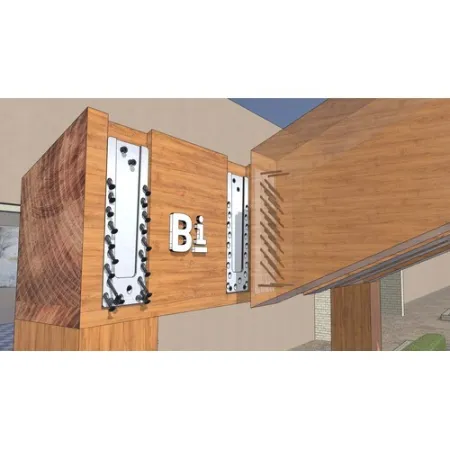

HVP LEGNO/LEGNO

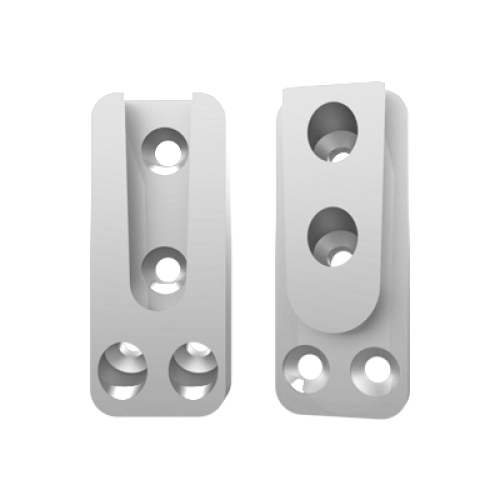

I giunti HVP sono realizzati in lega di alluminio ad alta resistenza, ideali per applicazioni strutturali.

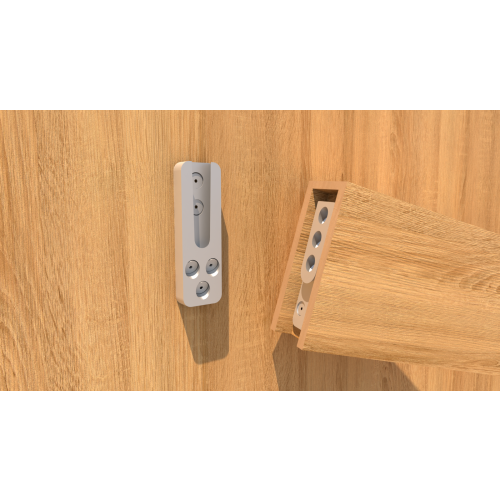

La geometria dell'incastro a "coda di rondine" garantisce ottima stabilità strutturale ed elevata resistenza meccanica.

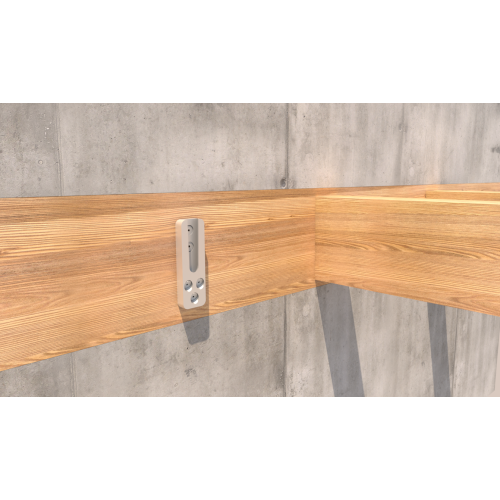

Il giunto facilita e rende veloci le operazioni di assemblaggio della struttura con notevole riduzione di tempo, permettendo inoltre, ove richiesto, anche un agevole smontaggio di costruzioni di natura temporanea.
Il fissaggio del giunto avviene mediante inserimento negli appositi fori di viti per legno con filettatura totale.
Svuota filtri | |||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Codice | Nome | scatola | larghezza | lunghezza | spessore | Ø viti | finitura | N° pezzi richiesti | |||||||||||||||||||||||||||||||||||||||||
![]() |
390240880040 | GIUNTO HVP 88004.0000 25x 40x12 CE | 10 pz | 25 mm | 40 mm | 12 mm | 4,5 mm | -- | |||||||||||||||||||||||||||||||||||||||||
![]()

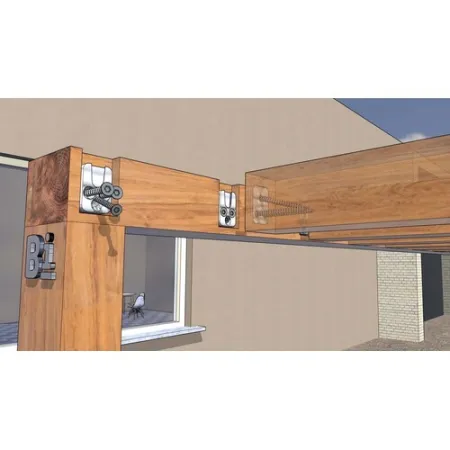

GIUNTO HVP 88004.0000 25x 40x12 CE
Cod. art. 390240880040
Informazioni tecniche![]()
larghezza
25 mm
lunghezza
40 mm
spessore
12 mm
Ø viti
4,5 mm
n. viti
6
materiale
Alluminio
Riferimento Certificazione
ETA 15/0187
Valori caratteristici con legno
GL24H
resistenza caratt. F2 con viti Ø 4,5x50
↓ 2,39 kN
resistenza caratt. F2 con viti Ø 4,5x60
↓ 2,88 kN
resistenza caratt. F2 con viti Ø 4,5x80
↓ 3,82 kN
scatola
10 pz
Voce di Capitolato
Fornitura e posa in opera di giunto in alluminio H
|
|||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
390240880060 | GIUNTO HVP 88006.0000 25x 60x12 CE | 10 pz | 25 mm | 60 mm | 12 mm | 4,5 mm | -- | |||||||||||||||||||||||||||||||||||||||||
![]()

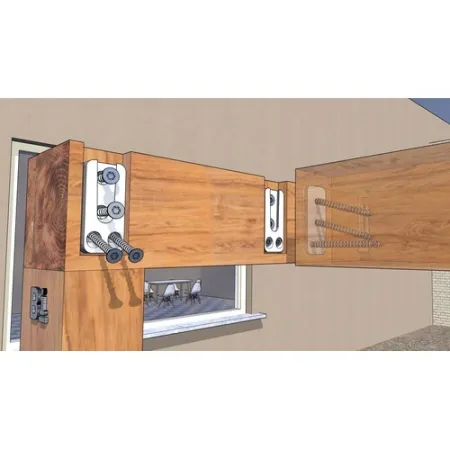

GIUNTO HVP 88006.0000 25x 60x12 CE
Cod. art. 390240880060
Informazioni tecniche![]()
larghezza
25 mm
lunghezza
60 mm
spessore
12 mm
Ø viti
4,5 mm
n. viti
8
materiale
Alluminio
Riferimento Certificazione
ETA 15/0187
Valori caratteristici con legno
GL24H
resistenza caratt. F2 con viti Ø 4,5x50
↓ 4,79 kN
resistenza caratt. F2 con viti Ø 4,5x60
↓ 5,75 kN
resistenza caratt. F2 con viti Ø 4,5x80
↓ 7,64 kN
scatola
10 pz
Voce di Capitolato
Fornitura e posa in opera di giunto in alluminio H
|
|||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
390240880080 | GIUNTO HVP 88008.0000 25x 80x12 CE | 10 pz | 25 mm | 80 mm | 12 mm | 4,5 mm | -- | |||||||||||||||||||||||||||||||||||||||||
![]()

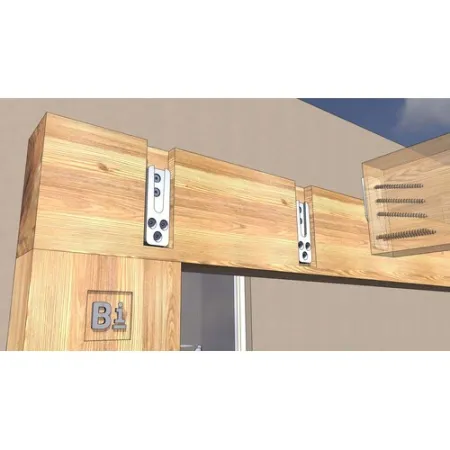

GIUNTO HVP 88008.0000 25x 80x12 CE
Cod. art. 390240880080
Informazioni tecniche![]()
larghezza
25 mm
lunghezza
80 mm
spessore
12 mm
Ø viti
4,5 mm
n. viti
10
materiale
Alluminio
Riferimento Certificazione
ETA 15/0187
Valori caratteristici con legno
GL24H
resistenza caratt. F2 con viti Ø 4,5x50
↓ 7,18 kN
resistenza caratt. F2 con viti Ø 4,5x60
↓ 8,36 kN
resistenza caratt. F2 con viti Ø 4,5x80
↓ 11,46 kN
scatola
10 pz
Voce di Capitolato
Fornitura e posa in opera di giunto in alluminio H
|
|||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
390240880100 | GIUNTO HVP 88010.0000 25x100x12 CE | 10 pz | 25 mm | 100 mm | 12 mm | 4,5 mm | -- | |||||||||||||||||||||||||||||||||||||||||
![]()

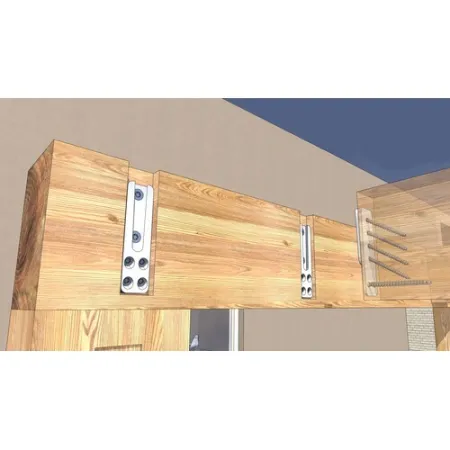

GIUNTO HVP 88010.0000 25x100x12 CE
Cod. art. 390240880100
Informazioni tecniche![]()
larghezza
25 mm
lunghezza
100 mm
spessore
12 mm
Ø viti
4,5 mm
n. viti
12
materiale
Alluminio
Riferimento Certificazione
ETA 15/0187
Valori caratteristici con legno
GL24H
resistenza caratt. F2 con viti Ø 4,5x50
↓ 9,57 kN
resistenza caratt. F2 con viti Ø 4,5x60
↓ 11,51 kN
resistenza caratt. F2 con viti Ø 4,5x80
↓ 15,28 kN
scatola
10 pz
Voce di Capitolato
Fornitura e posa in opera di giunto in alluminio H
|
|||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
390240881070 | GIUNTO HVP 88107.0000 40x 70x12 CE | 10 pz | 40 mm | 70 mm | 12 mm | 4,5 mm | -- | |||||||||||||||||||||||||||||||||||||||||
![]()

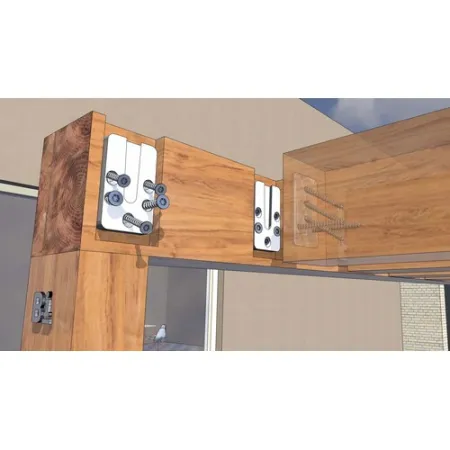

GIUNTO HVP 88107.0000 40x 70x12 CE
Cod. art. 390240881070
Informazioni tecniche![]()
larghezza
40 mm
lunghezza
70 mm
spessore
12 mm
Ø viti
4,5 mm
n. viti
10
materiale
Alluminio
Riferimento Certificazione
ETA 15/0187
Valori caratteristici con legno
GL24H
resistenza caratt. F2 con viti Ø 4,5x50
↓ 7,18 kN
resistenza caratt. F2 con viti Ø 4,5x60
↓ 8,63 kN
resistenza caratt. F2 con viti Ø 4,5x80
↓ 11,46 kN
scatola
10 pz
Voce di Capitolato
Fornitura e posa in opera di giunto in alluminio H
|
|||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
390240881090 | GIUNTO HVP 88109.0000 40x 90x12 CE | 10 pz | 40 mm | 90 mm | 12 mm | 4,5 mm | -- | |||||||||||||||||||||||||||||||||||||||||
![]()

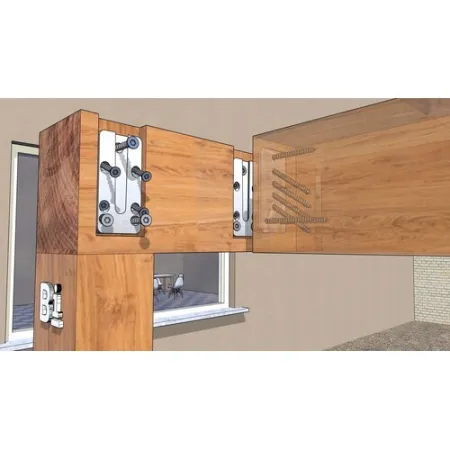

GIUNTO HVP 88109.0000 40x 90x12 CE
Cod. art. 390240881090
Informazioni tecniche![]()
larghezza
40 mm
lunghezza
90 mm
spessore
12 mm
Ø viti
4,5 mm
n. viti
14
materiale
Alluminio
Riferimento Certificazione
ETA 15/0187
Valori caratteristici con legno
GL24H
resistenza caratt. F2 con viti Ø 4,5x50
↓ 9,57 kN
resistenza caratt. F2 con viti Ø 4,5x60
↓ 11,51 kN
resistenza caratt. F2 con viti Ø 4,5x80
↓ 15,28 kN
scatola
10 pz
Voce di Capitolato
Fornitura e posa in opera di giunto in alluminio H
|
|||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
390240881110 | GIUNTO HVP 88111.0000 40x110x12 CE | 10 pz | 40 mm | 110 mm | 12 mm | 4,5 mm | -- | |||||||||||||||||||||||||||||||||||||||||
![]()

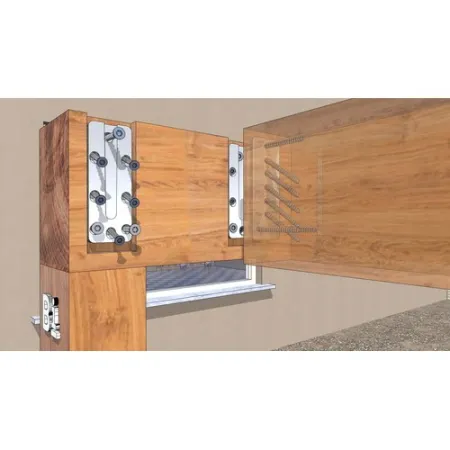

GIUNTO HVP 88111.0000 40x110x12 CE
Cod. art. 390240881110
Informazioni tecniche![]()
larghezza
40 mm
lunghezza
110 mm
spessore
12 mm
Ø viti
4,5 mm
n. viti
16
materiale
Alluminio
Riferimento Certificazione
ETA 15/0187
Valori caratteristici con legno
GL24H
resistenza caratt. F2 con viti Ø 4,5x50
↓ 11,96 kN
resistenza caratt. F2 con viti Ø 4,5x60
↓ 14,38 kN
resistenza caratt. F2 con viti Ø 4,5x80
↓ 19,10 kN
scatola
10 pz
Voce di Capitolato
Fornitura e posa in opera di giunto in alluminio H
|
|||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
390240881130 | GIUNTO HVP 88113.0000 40x130x12 CE | 10 pz | 40 mm | 130 mm | 12 mm | 4,5 mm | -- | |||||||||||||||||||||||||||||||||||||||||
![]()

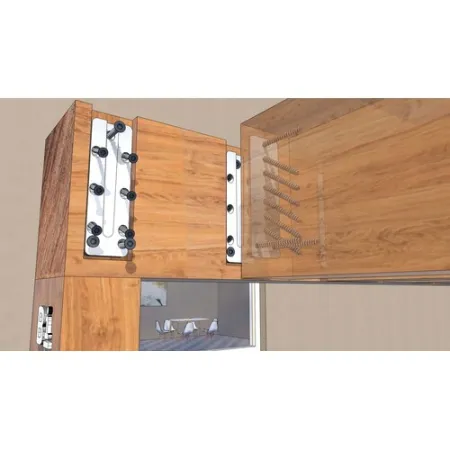

GIUNTO HVP 88113.0000 40x130x12 CE
Cod. art. 390240881130
Informazioni tecniche![]()
larghezza
40 mm
lunghezza
130 mm
spessore
12 mm
Ø viti
4,5 mm
n. viti
18
materiale
Alluminio
Riferimento Certificazione
ETA 15/0187
Valori caratteristici con legno
GL24H
resistenza caratt. F2 con viti Ø 4,5x50
↓ 14,36 kN
resistenza caratt. F2 con viti Ø 4,5x60
↓ 17,26 kN
resistenza caratt. F2 con viti Ø 4,5x80
↓ 22,92 kN
scatola
10 pz
Voce di Capitolato
Fornitura e posa in opera di giunto in alluminio H
|
|||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
390240881150 | GIUNTO HVP 88115.0000 40x150x12 CE | 10 pz | 40 mm | 150 mm | 12 mm | 4,5 mm | -- | |||||||||||||||||||||||||||||||||||||||||
![]()

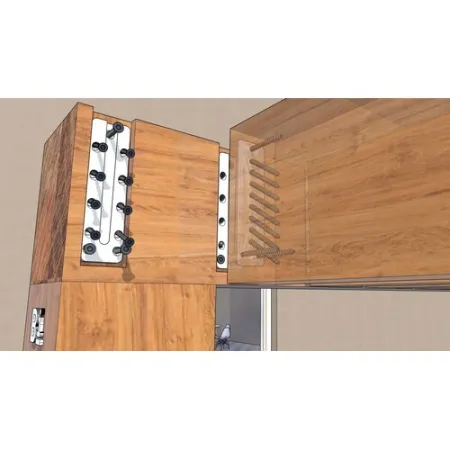

GIUNTO HVP 88115.0000 40x150x12 CE
Cod. art. 390240881150
Informazioni tecniche![]()
larghezza
40 mm
lunghezza
150 mm
spessore
12 mm
Ø viti
4,5 mm
n. viti
22
materiale
Alluminio
Riferimento Certificazione
ETA 15/0187
Valori caratteristici con legno
GL24H
resistenza caratt. F2 con viti Ø 4,5x50
↓ 19,14 kN
resistenza caratt. F2 con viti Ø 4,5x60
↓ 23,01 kN
resistenza caratt. F2 con viti Ø 4,5x80
↓ 30,56 kN
scatola
10 pz
Voce di Capitolato
Fornitura e posa in opera di giunto in alluminio H
|
|||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
390240882100 | GIUNTO HVP 88210.0000 60x100x12 CE | 10 pz | 60 mm | 100 mm | 12 mm | 5 mm | -- | |||||||||||||||||||||||||||||||||||||||||
![]()

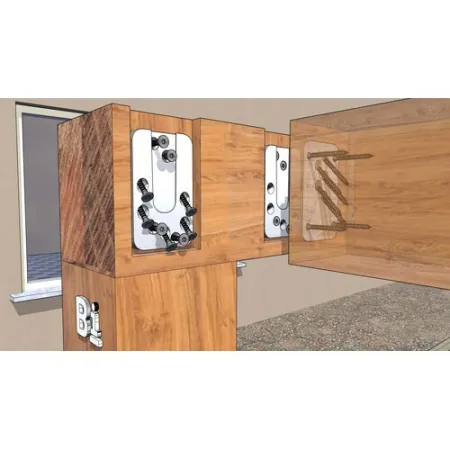

GIUNTO HVP 88210.0000 60x100x12 CE
Cod. art. 390240882100
Informazioni tecniche![]()
larghezza
60 mm
lunghezza
100 mm
spessore
12 mm
Ø viti
5 mm
n. viti
18
materiale
Alluminio
Riferimento Certificazione
ETA 15/0187
Valori caratteristici con legno
GL24H
resistenza caratt. F2 con viti Ø 5,0x60
↓ 19,81 kN
resistenza caratt. F2 con viti Ø 5,0x80
↓ 26,31 kN
resistenza caratt. F2 con viti Ø 5,0x100
↓ 32,63 kN
scatola
10 pz
Voce di Capitolato
Fornitura e posa in opera di giunto in alluminio H
|
|||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
390240882140 | GIUNTO HVP 88214.0000 60x140x12 CE | 10 pz | 60 mm | 140 mm | 12 mm | 5 mm | -- | |||||||||||||||||||||||||||||||||||||||||
![]()

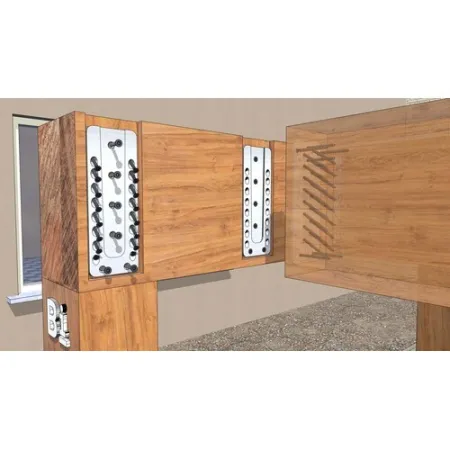

GIUNTO HVP 88214.0000 60x140x12 CE
Cod. art. 390240882140
Informazioni tecniche![]()
larghezza
60 mm
lunghezza
140 mm
spessore
12 mm
Ø viti
5 mm
n. viti
24
materiale
Alluminio
Riferimento Certificazione
ETA 15/0187
Valori caratteristici con legno
GL24H
resistenza caratt. F2 con viti Ø 5,0x60
↓ 31,70 kN
resistenza caratt. F2 con viti Ø 5,0x80
↓ 42,10 kN
resistenza caratt. F2 con viti Ø 5,0x100
↓ 52.21 kN
scatola
10 pz
Voce di Capitolato
Fornitura e posa in opera di giunto in alluminio H
|
|||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
390240883180 | GIUNTO HVP 88318.0000 80x180x12 CE | 10 pz | 80 mm | 180 mm | 12 mm | 5 mm | -- | |||||||||||||||||||||||||||||||||||||||||
![]()

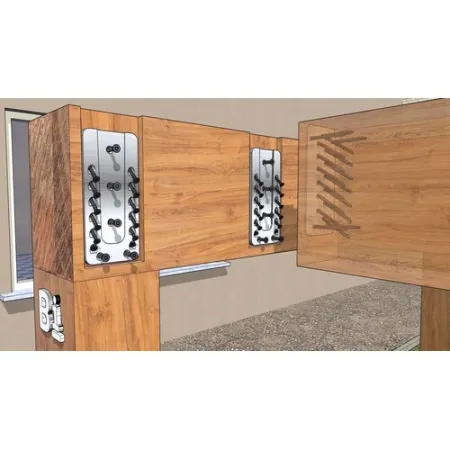

GIUNTO HVP 88318.0000 80x180x12 CE
Cod. art. 390240883180
Informazioni tecniche![]()
larghezza
80 mm
lunghezza
180 mm
spessore
12 mm
Ø viti
5 mm
n. viti
34
materiale
Alluminio
Riferimento Certificazione
ETA 15/0187
resistenza caratt. F2 con viti Ø 5,0x60
↓ 47,55 kN
resistenza caratt. F2 con viti Ø 5,0x80
↓ 63,15 kN
resistenza caratt. F2 con viti Ø 5,0x100
↓ 78.32 kN
scatola
10 pz
Voce di Capitolato
Fornitura e posa in opera di giunto in alluminio H
Valori caratteristici con legno
GL24H
|
|||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
390240883220 | GIUNTO HVP 88322.0000 80x220x12 CE | 10 pz | 80 mm | 220 mm | 12 mm | 5 mm | -- | |||||||||||||||||||||||||||||||||||||||||
![]()

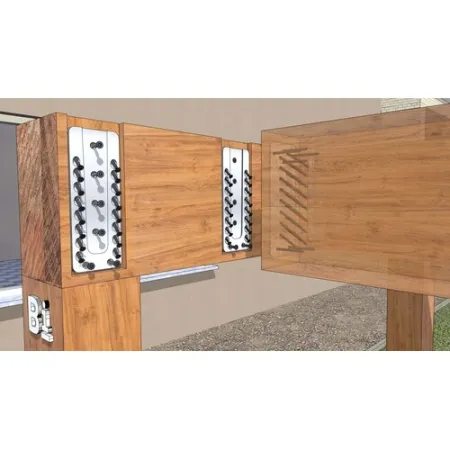

GIUNTO HVP 88322.0000 80x220x12 CE
Cod. art. 390240883220
Informazioni tecniche![]()
larghezza
80 mm
lunghezza
220 mm
spessore
12 mm
Ø viti
5 mm
n. viti
44
materiale
Alluminio
Riferimento Certificazione
ETA 15/0187
Valori caratteristici con legno
GL24H
resistenza caratt. F2 con viti Ø 5,0x60
↓ 63,41 kN
resistenza caratt. F2 con viti Ø 5,0x80
↓ 84,20 kN
resistenza caratt. F2 con viti Ø 5,0x100
↓ 104.42 kN
scatola
10 pz
Voce di Capitolato
Fornitura e posa in opera del Giunto HVP 88322.000
|
|||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
390240884200 | GIUNTO HVP 88420.1000 120x200x20 CE | 4 pz | 120 mm | 200 mm | 20 mm | 8 mm | -- | |||||||||||||||||||||||||||||||||||||||||
![]()

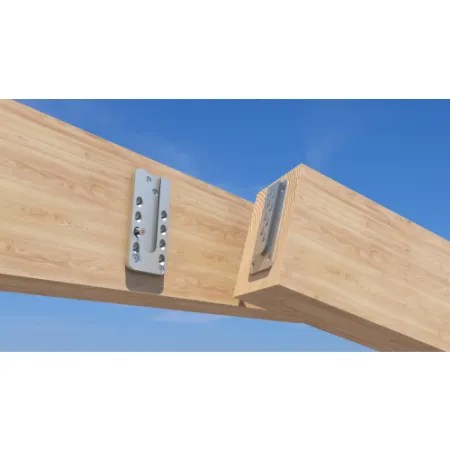

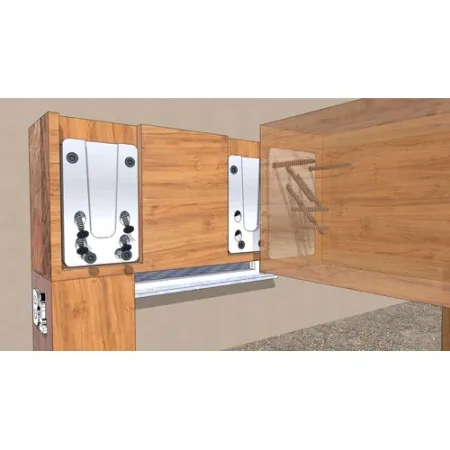

GIUNTO HVP 88420.1000 120x200x20 CE
Cod. art. 390240884200
Informazioni tecniche![]()
larghezza
120 mm
lunghezza
200 mm
spessore
20 mm
Ø viti
8 mm
n. viti
16
materiale
Alluminio
Riferimento Certificazione
ETA 15/0187
resistenza caratt. F2 con viti Ø 8x160
↓ 50,29 kN
resistenza caratt. F2 con viti Ø 8x180
↓ 56,28 kN
resistenza caratt. F2 con viti Ø 8x200
↓ 62,21 kN
scatola
4 pz
Voce di Capitolato
Fornitura e posa in opera di giunto in alluminio H
Valori caratteristici con legno
GL24H
|
|||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
390240884250 | GIUNTO HVP 88425.1000 120x250x20 CE | 4 pz | 120 mm | 250 mm | 20 mm | 8 mm | -- | |||||||||||||||||||||||||||||||||||||||||
![]()

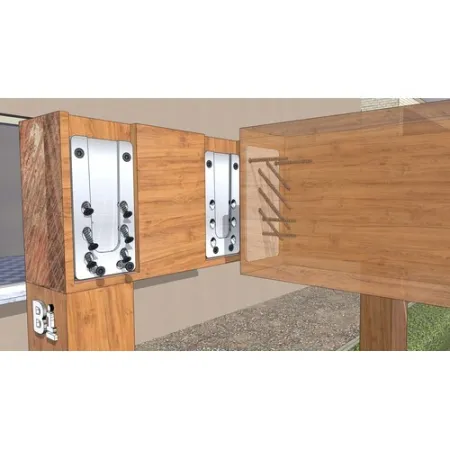

GIUNTO HVP 88425.1000 120x250x20 CE
Cod. art. 390240884250
Informazioni tecniche![]()
larghezza
120 mm
lunghezza
250 mm
spessore
20 mm
Ø viti
8 mm
n. viti
20
materiale
Alluminio
Riferimento Certificazione
ETA 15/0187
Valori caratteristici con legno
GL24H
resistenza caratt. F2 con viti Ø 8x160
↓ 75,43 kN
resistenza caratt. F2 con viti Ø 8x180
↓ 84,43 kN
resistenza caratt. F2 con viti Ø 8x200
↓ 93,31 kN
scatola
4 pz
Voce di Capitolato
Fornitura e posa in opera di giunto in alluminio H
|
|||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
390240884300 | GIUNTO HVP 88430.1000 120x300x20 CE | 4 pz | 120 mm | 300 mm | 20 mm | 8 mm | -- | |||||||||||||||||||||||||||||||||||||||||
![]()

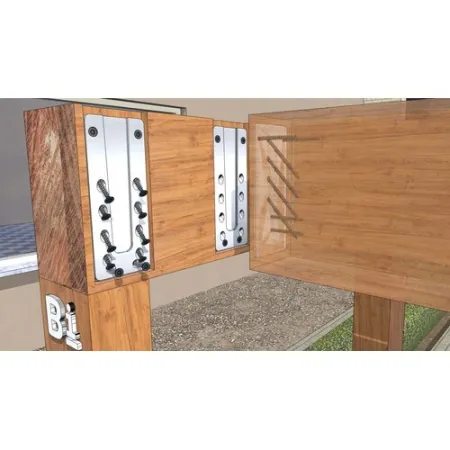

GIUNTO HVP 88430.1000 120x300x20 CE
Cod. art. 390240884300
Informazioni tecniche![]()
larghezza
120 mm
lunghezza
300 mm
spessore
20 mm
Ø viti
8 mm
n. viti
24
materiale
Alluminio
Riferimento Certificazione
ETA 15/0187
resistenza caratt. F2 con viti Ø 8x160
↓ 100,58 kN
resistenza caratt. F2 con viti Ø 8x180
↓ 112,57 kN
resistenza caratt. F2 con viti Ø 8x200
↓ 124,42 kN
scatola
4 pz
Voce di Capitolato
Fornitura e posa in opera di giunto in alluminio H
Valori caratteristici con legno
GL24H
|
|||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
390240884350 | GIUNTO HVP 88435.1000 120x350x20 CE | 4 pz | 120 mm | 350 mm | 20 mm | 8 mm | -- | |||||||||||||||||||||||||||||||||||||||||
![]()

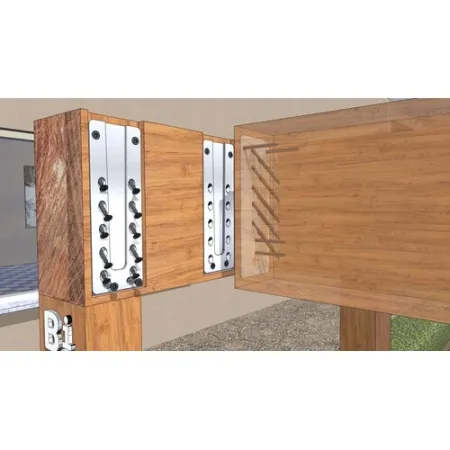

GIUNTO HVP 88435.1000 120x350x20 CE
Cod. art. 390240884350
Informazioni tecniche![]()
larghezza
120 mm
lunghezza
350 mm
spessore
20 mm
Ø viti
8 mm
n. viti
28
materiale
Alluminio
Riferimento Certificazione
ETA 15/0187
Valori caratteristici con legno
GL24H
resistenza caratt. F2 con viti Ø 8x160
↓ 125,72 kN
resistenza caratt. F2 con viti Ø 8x180
↓ 140,71 kN
resistenza caratt. F2 con viti Ø 8x200
↓ 155,52 kN
scatola
4 pz
Voce di Capitolato
Fornitura e posa in opera di giunto in alluminio H
|
|||||||||||||||||||||||||||||||||||||||||||||||||
![]() |

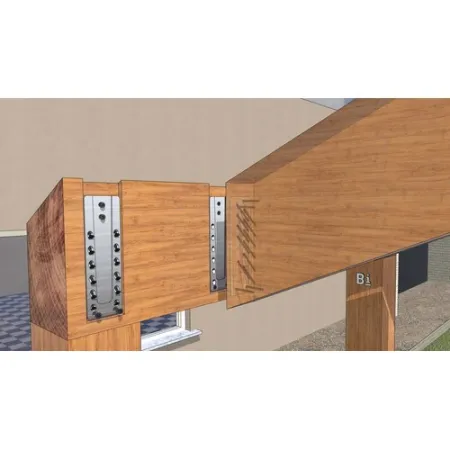

390240884400 | GIUNTO HVP 88440.1000 120x400x20 CE | 4 pz | 120 mm | 400 mm | 20 mm | 8 mm | -- | |||||||||||||||||||||||||||||||||||||||||
![]()
GIUNTO HVP 88440.1000 120x400x20 CE
Cod. art. 390240884400
Informazioni tecniche![]()
larghezza
120 mm
lunghezza
400 mm
spessore
20 mm
Ø viti
8 mm
n. viti
32
materiale
Alluminio
Riferimento Certificazione
ETA 15/0187
Valori caratteristici con legno
GL24H
resistenza caratt. F2 con viti Ø 8x160
↓ 150,86 kN
resistenza caratt. F2 con viti Ø 8x180
↓ 168,85 kN
resistenza caratt. F2 con viti Ø 8x200
↓ 186,63 kN
scatola
4 pz
Voce di Capitolato
Fornitura e posa in opera di giunto in alluminio H
|
|||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
390240884450 | GIUNTO HVP 88445.1000 120x450x20 CE | 4 pz | 120 mm | 450 mm | 20 mm | 8 mm | -- | |||||||||||||||||||||||||||||||||||||||||
![]()

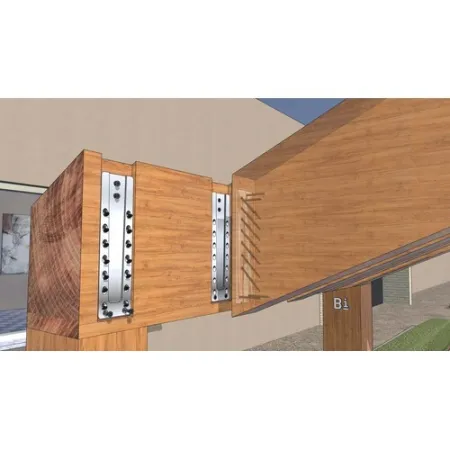

GIUNTO HVP 88445.1000 120x450x20 CE
Cod. art. 390240884450
Informazioni tecniche![]()
larghezza
120 mm
lunghezza
450 mm
spessore
20 mm
Ø viti
8 mm
n. viti
36
materiale
Alluminio
Riferimento Certificazione
ETA 15/0187
Valori caratteristici con legno
GL24H
resistenza caratt. F2 con viti Ø 8x160
↓ 176,01 kN
resistenza caratt. F2 con viti Ø 8x180
↓ 196,99 kN
resistenza caratt. F2 con viti Ø 8x200
↓ 217,73 kN
scatola
4 pz
Voce di Capitolato
Fornitura e posa in opera di giunto in alluminio H
|
|||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
390240884500 | GIUNTO HVP 88450.1000 120x500x20 CE | 4 pz | 120 mm | 500 mm | 20 mm | 8 mm | -- | |||||||||||||||||||||||||||||||||||||||||
![]()

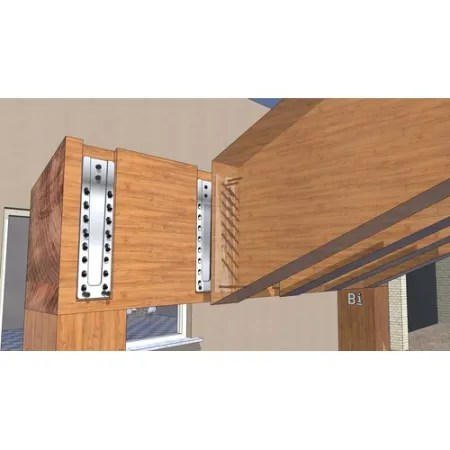

GIUNTO HVP 88450.1000 120x500x20 CE
Cod. art. 390240884500
Informazioni tecniche![]()
larghezza
120 mm
lunghezza
500 mm
spessore
20 mm
Ø viti
8 mm
n. viti
40
materiale
Alluminio
Riferimento Certificazione
ETA 15/0187
Valori caratteristici con legno
GL24H
resistenza caratt. F2 con viti Ø 8x160
↓ 201,15 kN
resistenza caratt. F2 con viti Ø 8x180
↓ 225,14 kN
resistenza caratt. F2 con viti Ø 8x200
↓ 248,84 kN
scatola
4 pz
Voce di Capitolato
Fornitura e posa in opera di giunto in alluminio H
|
|||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
390240884550 | GIUNTO HVP 88455.1000 120x550x20 CE | 4 pz | 120 mm | 550 mm | 20 mm | 8 mm | -- | |||||||||||||||||||||||||||||||||||||||||
![]()

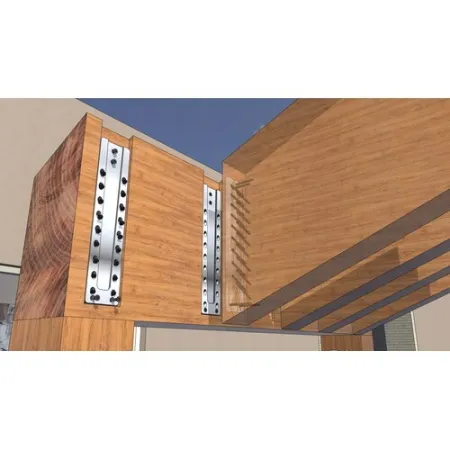

GIUNTO HVP 88455.1000 120x550x20 CE
Cod. art. 390240884550
Informazioni tecniche![]()
larghezza
120 mm
lunghezza
550 mm
spessore
20 mm
Ø viti
8 mm
n. viti
44
materiale
Alluminio
Riferimento Certificazione
ETA 15/0187
resistenza caratt. F2 con viti Ø 8x160
↓ 226,29 kN
resistenza caratt. F2 con viti Ø 8x180
↓ 253,28 kN
resistenza caratt. F2 con viti Ø 8x200
↓ 279,94 kN
scatola
4 pz
Voce di Capitolato
Fornitura e posa in opera di giunto in alluminio H
Valori caratteristici con legno
GL24H
|
|||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
390240884600 | GIUNTO HVP 88460.1000 120x600x20 CE | 4 pz | 120 mm | 600 mm | 20 mm | 8 mm | -- | |||||||||||||||||||||||||||||||||||||||||
![]()

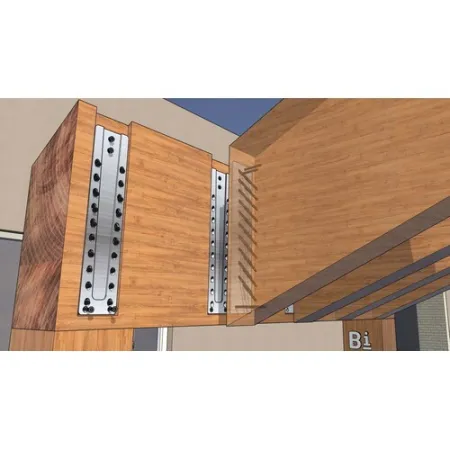

GIUNTO HVP 88460.1000 120x600x20 CE
Cod. art. 390240884600
Informazioni tecniche![]()
larghezza
120 mm
lunghezza
600 mm
spessore
20 mm
Ø viti
8 mm
n. viti
48
materiale
Alluminio
Riferimento Certificazione
ETA 15/0187
resistenza caratt. F2 con viti Ø 8x160
↓ 251,44 kN
resistenza caratt. F2 con viti Ø 8x180
↓ 281,42 kN
resistenza caratt. F2 con viti Ø 8x200
↓ 311,05 kN
scatola
4 pz
Voce di Capitolato
Fornitura e posa in opera del Giunto HVP 88460.100
Valori caratteristici con legno
GL24H
|
|||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
390240885400 | GIUNTO HVP 88540.0000 140x400x20 CE | 4 pz | 140 mm | 400 mm | 20 mm | 8 mm | -- | |||||||||||||||||||||||||||||||||||||||||
![]()

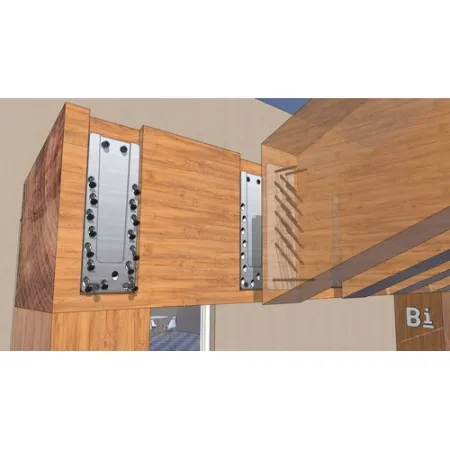

GIUNTO HVP 88540.0000 140x400x20 CE
Cod. art. 390240885400
Informazioni tecniche![]()
larghezza
140 mm
lunghezza
400 mm
spessore
20 mm
Ø viti
8 mm
n. viti
40
materiale
Alluminio
Riferimento Certificazione
ETA 15/0187
Valori caratteristici con legno
GL24H
resistenza caratt. F2 con viti Ø 8x160
↓ 201,15 kN
resistenza caratt. F2 con viti Ø 8x180
↓ 225,14 kN
resistenza caratt. F2 con viti Ø 8x200
↓ 248,84 kN
scatola
4 pz
Voce di Capitolato
Fornitura e posa in opera del Giunto HVP 88540.100
|
|||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
390240885450 | GIUNTO HVP 88545.1000 140x450x20 CE | 4 pz | 140 mm | 450 mm | 20 mm | 8 mm | -- | |||||||||||||||||||||||||||||||||||||||||
![]()
GIUNTO HVP 88545.1000 140x450x20 CE
Cod. art. 390240885450
Informazioni tecniche![]()
larghezza
140 mm
lunghezza
450 mm
spessore
20 mm
Ø viti
8 mm
n. viti
48
materiale
alluminio EN AW-6082 T6
Riferimento Certificazione
ETA 15/0187
Valori caratteristici con legno
GL24H
resistenza caratt. F2 con viti Ø 8x160
251,44 kN
resistenza caratt. F2 con viti Ø 8x180
281,42 kN
resistenza caratt. F2 con viti Ø 8x200
311,05 kN
scatola
4 pz
Voce di Capitolato
Fornitura e posa in opera del Giunto HVP 88545.100
|
|||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
390240885500 | GIUNTO HVP 88550.0000 140x500x20 CE | 4 pz | 140 mm | 500 mm | 20 mm | 8 mm | -- | |||||||||||||||||||||||||||||||||||||||||
![]()

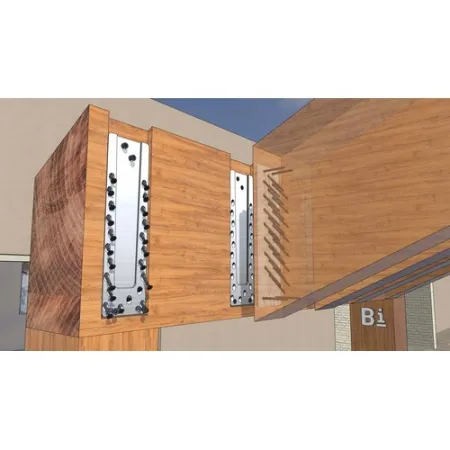

GIUNTO HVP 88550.0000 140x500x20 CE
Cod. art. 390240885500
Informazioni tecniche![]()
lunghezza
500 mm
larghezza
140 mm
spessore
20 mm
Ø viti
8 mm
n. viti
52
materiale
alluminio EN AW-6082 T6
Riferimento Certificazione
ETA 15/0187
resistenza caratt. F2 con viti Ø 8x160
276,58 kN
resistenza caratt. F2 con viti Ø 8x180
309,56 kN
resistenza caratt. F2 con viti Ø 8x200
342,15 kN
scatola
4 pz
Voce di Capitolato
Fornitura e posa in opera del Giunto HVP 88550.100
Valori caratteristici con legno
GL24H
|
|||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
390240885550 | GIUNTO HVP 88555.0000 140x550x20 CE | 4 pz | 140 mm | 550 mm | 20 mm | 8 mm | -- | |||||||||||||||||||||||||||||||||||||||||
![]()

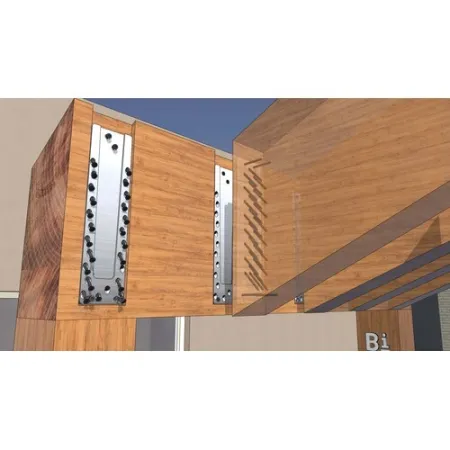

GIUNTO HVP 88555.0000 140x550x20 CE
Cod. art. 390240885550
Informazioni tecniche![]()
larghezza
140 mm
lunghezza
550 mm
spessore
20 mm
Ø viti
8 mm
n. viti
56
materiale
alluminio EN AW-6082 T6
Riferimento Certificazione
ETA 15/0187
resistenza caratt. F2 con viti Ø 8x160
301,73 kN
resistenza caratt. F2 con viti Ø 8x180
337,70 kN
resistenza caratt. F2 con viti Ø 8x200
373,26 kN
scatola
4 pz
Voce di Capitolato
Fornitura e posa in opera del Giunto HVP 88555.100
Valori caratteristici con legno
GL24H
|
|||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
390240885600 | GIUNTO HVP 88560.0000 140x600x20 CE | 4 pz | 140 mm | 600 mm | 20 mm | 8 mm | -- | |||||||||||||||||||||||||||||||||||||||||
![]()

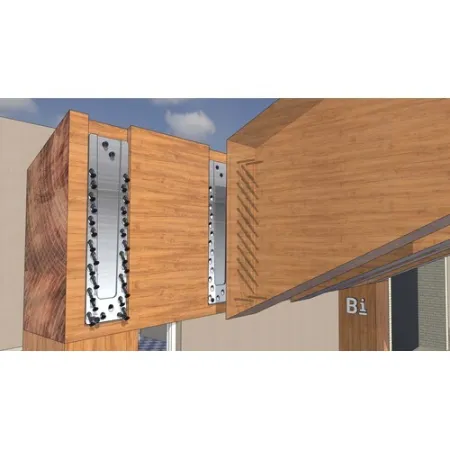

GIUNTO HVP 88560.0000 140x600x20 CE
Cod. art. 390240885600
Informazioni tecniche![]()
larghezza
140 mm
lunghezza
600 mm
spessore
20 mm
Ø viti
8 mm
n. viti
64
materiale
alluminio EN AW-6082 T6
Riferimento Certificazione
ETA 15/0187
Valori caratteristici con legno
GL24H
resistenza caratt. F2 con viti Ø 8x160
352,01 kN
resistenza caratt. F2 con viti Ø 8x180
393,99 kN
resistenza caratt. F2 con viti Ø 8x200
435,47 kN
scatola
4 pz
Voce di Capitolato
Fornitura e posa in opera del Giunto HVP 88560.100
|
