HVP LEGNO/CEMENTO

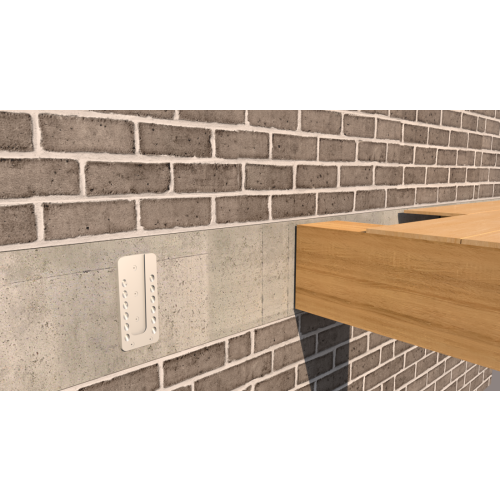

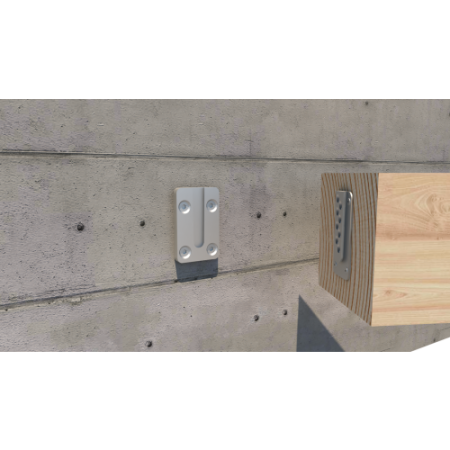

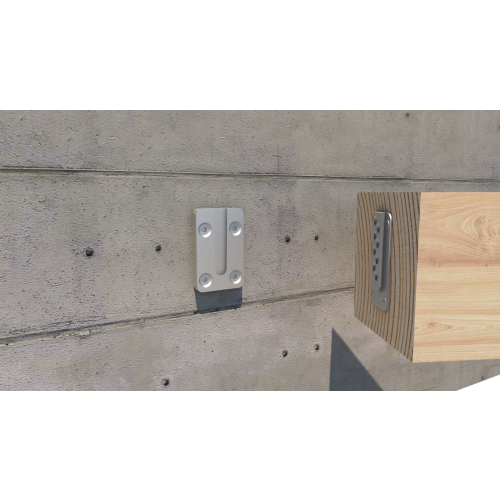

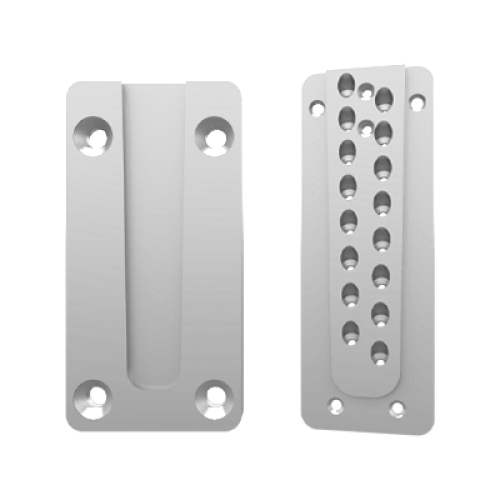

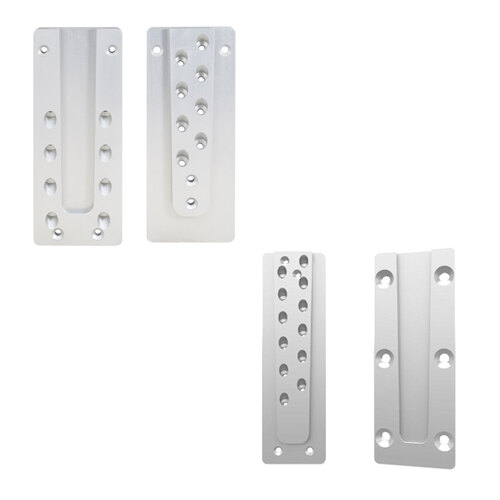

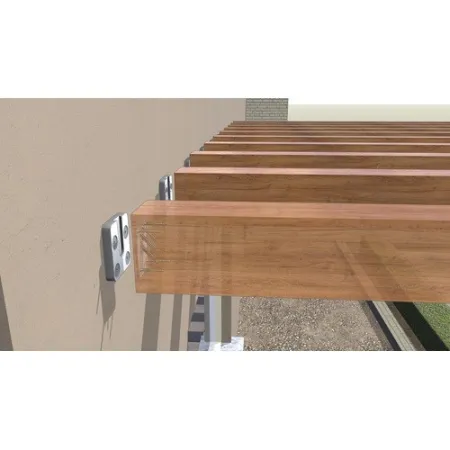

I giunti HVP-B sono realizzati in lega di alluminio ad alta resistenza, ideali per applicazioni strutturali. La geometria dell'incastro a "coda di rondine" garantisce ottima stabilità strutturale ed elevata resistenza meccanica. Il giunto facilita e rende veloci le operazioni di assemblaggio della struttura con notevole riduzione di tempo, permettendo inoltre, ove richiesto, anche un agevole smontaggio delle costruzioni di natura temporanea. Il fissaggio del giunto avviene mediante inserimento negli appositi fori di viti per legno con filettatura totale e tasselli meccanici nella parete in muratura.
| Svuota filtri | |||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nome | scatola | larghezza | lunghezza | spessore | Ø viti | finitura | N° pezzi richiesti | ||||||||||||||||||||||||||||||||||||||||||
|
GIUNTO HVP 88210.3000 60/ 90x100x18 CE | 4 pz | 90 mm | 100 mm | 18 mm | -- | -- | ||||||||||||||||||||||||||||||||||||||||||
|
GIUNTO HVP 88210.3000 60/ 90x100x18 CE
Cod. art. 390240882103
Informazioni tecniche
larghezza
90 mm
lunghezza
100 mm
spessore
18 mm
n. fori fissaggio Ø 5
9
n. fori fissaggio Ø 12
4
materiale
Alluminio
Riferimento Certificazione
ETA 15/0187
classe di servizio
1 - 2 - 3
scatola
4 pz
Resistenza lato cemento
22,40 kN
Voce di Capitolato
Clicca qui
|
|||||||||||||||||||||||||||||||||||||||||||||||||
|
GIUNTO HVP 88214.3000 60/ 90x140x18 CE | 4 pz | 90 mm | 140 mm | 18 mm | -- | -- | ||||||||||||||||||||||||||||||||||||||||||
|

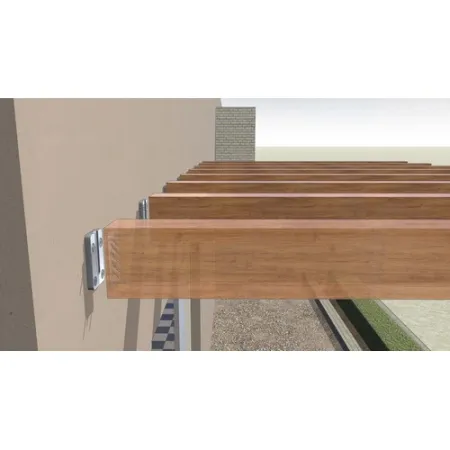

GIUNTO HVP 88214.3000 60/ 90x140x18 CE
Cod. art. 390240882143
Informazioni tecniche
larghezza
90 mm
lunghezza
140 mm
spessore
18 mm
n. fori fissaggio Ø 5
12
n. fori fissaggio Ø 12
4
materiale
Alluminio
Riferimento Certificazione
ETA 15/0187
classe di servizio
1 - 2 - 3
Resistenza lato cemento
35,80 kN
scatola
4 pz
Voce di Capitolato
Clicca qui
|
|||||||||||||||||||||||||||||||||||||||||||||||||
|
GIUNTO HVP 88318.3000 80/110x180x18 CE | 4 pz | 110 mm | 180 mm | 18 mm | -- | -- | ||||||||||||||||||||||||||||||||||||||||||
|

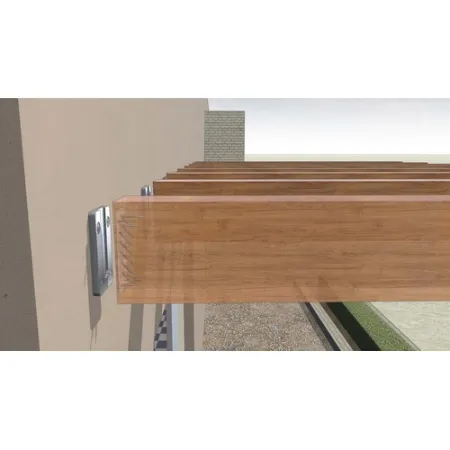

GIUNTO HVP 88318.3000 80/110x180x18 CE
Cod. art. 390240883183
Informazioni tecniche
larghezza
110 mm
lunghezza
180 mm
spessore
18 mm
n. fori fissaggio Ø 5
16
n. fori fissaggio Ø 12
4
classe di servizio
1 - 2 - 3
Resistenza lato cemento
34,50 kN
materiale
Alluminio
Riferimento Certificazione
ETA 15/0187
Voce di Capitolato
Clicca qui
scatola
4 pz
|
|||||||||||||||||||||||||||||||||||||||||||||||||
|
GIUNTO HVP 88322.3000 80/110x220x18 CE | 4 pz | 110 mm | 220 mm | 18 mm | -- | -- | ||||||||||||||||||||||||||||||||||||||||||
|

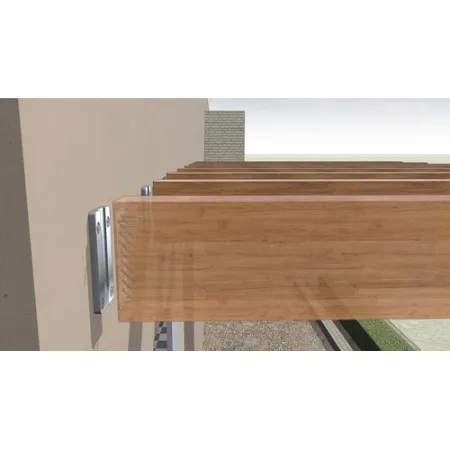

GIUNTO HVP 88322.3000 80/110x220x18 CE
Cod. art. 390240883223
Informazioni tecniche
larghezza
110 mm
lunghezza
220 mm
spessore
18 mm
n. fori fissaggio Ø 5
20
n. fori fissaggio Ø 12
4
materiale
Alluminio
Riferimento Certificazione
ETA 15/0187
classe di servizio
1 - 2 - 3
Resistenza lato cemento
39,00 kN
scatola
4 pz
Voce di Capitolato
Clicca qui
|
|||||||||||||||||||||||||||||||||||||||||||||||||
|
GIUNTO HVP 88420.3000 120/150x200x25 CE | 4 pz | 150 mm | 200 mm | 25 mm | -- | -- | ||||||||||||||||||||||||||||||||||||||||||
|

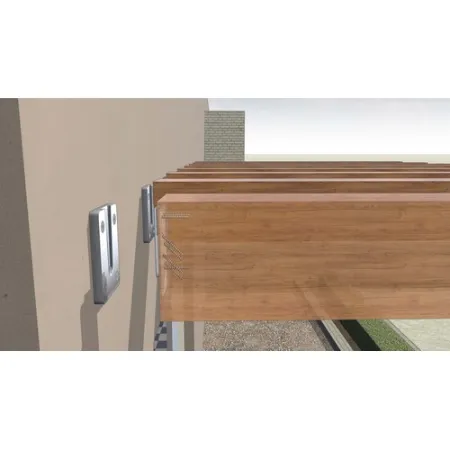

GIUNTO HVP 88420.3000 120/150x200x25 CE
Cod. art. 390240884203
Informazioni tecniche
larghezza
150 mm
lunghezza
200 mm
spessore
25 mm
n. fori fissaggio Ø 8
7
n. fori fissaggio Ø 12
4
materiale
Alluminio
Riferimento Certificazione
ETA 15/0187
classe di servizio
1 - 2 - 3
Resistenza lato cemento
34,60 kN
scatola
4 pz
Voce di Capitolato
Clicca qui
|
|||||||||||||||||||||||||||||||||||||||||||||||||
|
GIUNTO HVP 88430.3000 120/150x300x25 CE | 4 pz | 150 mm | 300 mm | 25 mm | -- | -- | ||||||||||||||||||||||||||||||||||||||||||
|

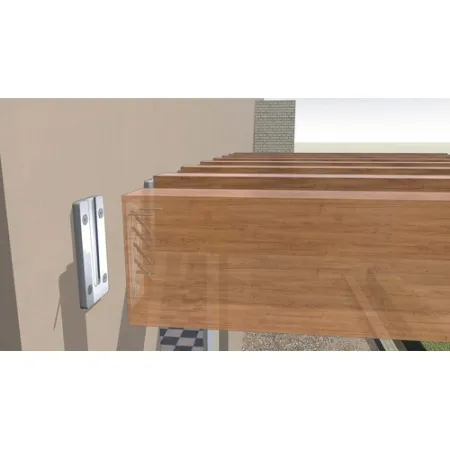

GIUNTO HVP 88430.3000 120/150x300x25 CE
Cod. art. 390240884303
Informazioni tecniche
larghezza
150 mm
lunghezza
300 mm
spessore
25 mm
n. fori fissaggio Ø 8
12
n. fori fissaggio Ø 12
4
materiale
Alluminio
Riferimento Certificazione
ETA 15/0187
classe di servizio
1 - 2 - 3
Resistenza lato cemento
35,70 kN
scatola
4 pz
Voce di Capitolato
Clicca qui
|
|||||||||||||||||||||||||||||||||||||||||||||||||
|
GIUNTO HVP 88440.3000 120/150x400x25 CE | 4 pz | 150 mm | 400 mm | 25 mm | -- | -- | ||||||||||||||||||||||||||||||||||||||||||
|

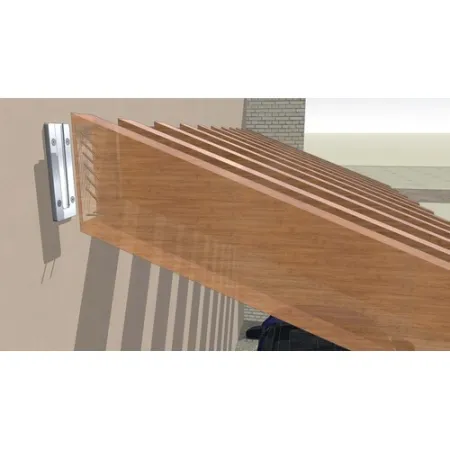

GIUNTO HVP 88440.3000 120/150x400x25 CE
Cod. art. 390240884403
Informazioni tecniche
larghezza
150 mm
lunghezza
400 mm
spessore
25 mm
n. fori fissaggio Ø 8
16
n. fori fissaggio Ø 12
4
materiale
Alluminio
Riferimento Certificazione
ETA 15/0187
classe di servizio
1 - 2 - 3
Resistenza lato cemento
35,70 kN
scatola
4 pz
Voce di Capitolato
Clicca qui
|
|||||||||||||||||||||||||||||||||||||||||||||||||
|
GIUNTO HVP 88450.3000 120/150x500x25 CE | 4 pz | 150 mm | 500 mm | 25 mm | -- | -- | ||||||||||||||||||||||||||||||||||||||||||
|

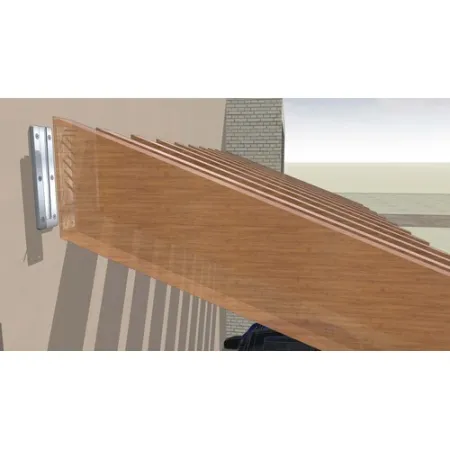

GIUNTO HVP 88450.3000 120/150x500x25 CE
Cod. art. 390240884503
Informazioni tecniche
larghezza
150 mm
lunghezza
500 mm
spessore
25 mm
n. fori fissaggio Ø 8
20
n. fori fissaggio Ø 12
4
materiale
Alluminio
classe di servizio
1 - 2 - 3
Resistenza lato cemento
53,60 kN
Riferimento Certificazione
ETA 15/0187
scatola
4 pz
Voce di Capitolato
Clicca qui
|
|||||||||||||||||||||||||||||||||||||||||||||||||
|
GIUNTO HVP 88460.3000 120/150x600x25 CE | 4 pz | 150 mm | 600 mm | 25 mm | -- | -- | ||||||||||||||||||||||||||||||||||||||||||
|

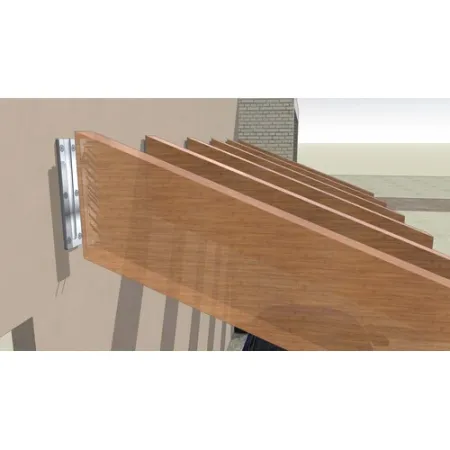

GIUNTO HVP 88460.3000 120/150x600x25 CE
Cod. art. 390240884603
Informazioni tecniche
larghezza
150 mm
lunghezza
600 mm
spessore
25 mm
n. fori fissaggio Ø 8
24
n. fori fissaggio Ø 12
6
materiale
alluminio EN AW-6082 T6
Riferimento Certificazione
ETA 15/0187
classe di servizio
1 - 2 - 3
Resistenza lato cemento
53,60 kN
scatola
4 pz
Voce di Capitolato
Clicca qui
|
|||||||||||||||||||||||||||||||||||||||||||||||||
